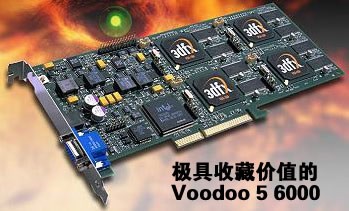

除了芯片级厂商正式发布的双核心显卡之外，部分有实力的显卡厂商也会自行设计一些双核甚至四核的怪胎显卡出来，但这些双核心显卡几乎都被同样的问题所困扰——糟糕的兼容性、驱动支持和性能表现！

    那么7950GX2作为NV最新的重量级产品，如何有效解决早期双核心显卡的缺点呢？接下来就从其特殊的结构介绍起：

● 体积控制完美，与7900GTX相当：

    谈起双核心、双PCB，大部分人可能都会敬而远之，如今高端显卡体积已经比较大了，那双PCB怪兽将会是什么样子的？



 7900GX2：早期Quad SLI整机必备之物，不零售

    确实，NV之前的7900GX2显卡给人留下了非常不好的印象，超长的体形一般机箱无法容纳，即便是有实力的高端用户也很难接受如此夸张的显卡！

    7950GX2就是7900GX2的改进版/瘦身版，NV经过数月的努力重新设计了两块PCB，将体积严格控制在了7900GTX的标准：



 7950GX2的大小与7900GTX完全相同

    可以看出，7900GTX频率太高，不得不采用双槽大型热管散热器；而7950GX2虽然是双PCB设计，但频率低单块PCB的发热小，因此使用了两个单槽散热器；最终两块显卡的长宽高是完全相等的！

    与恐怖的7900GX2相比，7950GX2虽然体积上面有些“缩水”，但硬件规格与频率并没有变化，依然是1GB容量的显存和500/1200MHz的频率。下面就来看看7950GX2的细节部分：

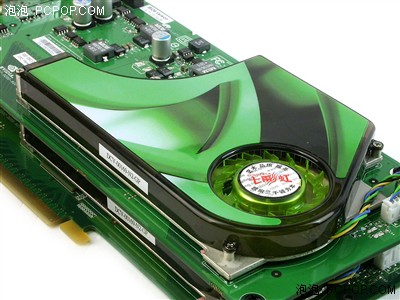

● 双PCB双GPU双层散热设计：



    与华硕技嘉等厂商开发的双核心显卡不同，7950GX2采用了双PCB设计，简单来说就是把两块独立的显卡做在了一起。但两块PCB仅仅使用一个PCI-E接口，在两块PCB之间有特殊的连接及通讯信道。

    至于其详细的内部结构，在后文中会有详细的图文介绍。

● G71核心，1GB超大容量显存：



 G71核心和三星1.4ns显存

    7950GX2虽然是一款意义重大的最新旗舰级显卡，但其主要芯片并非新品，GPU为两颗G71核心，显存使用的是三星1.4ns颗粒，每颗GPU独享512MB/256Bit，合计1GB/512Bit！

    双核心双PCB设计，功耗与发热自然应该按双倍计算。但NV为了严格控制功耗与发热，GPU/显存电压低于7900GTX，而且把频率也限制在500/1200MHz这个较低的水平，简单的说可以把7950GX2看作是两片单槽的7900GT（当然实际设计与规格均不同，这里只打个比方）。如此一来两颗核心以及1GB超大容量显存就能够使用单槽小巧的散热器解决发热问题：

● 双PCB各自独立散热：

    7950GX2虽然是低电压低频率版，不过两颗G71核心加起来功率还是挺大，NV给出的7950GX2设计功率为143W（相当于最大功耗），如此算来发热也不小。

    不过7950GX2采用了双散热系统，平分下来的话每块PCB的发热并不高，估计比7900GT要稍高一些，因此单槽的散热器结构非常简单。

● 双Dual-Link DVI输出：

    输出接口依然为双Dual-Link DVI，能够连接两个2560×1600分辨率的30寸液晶显示器，这是桌面级显卡所能够达到的最大分辨率。在超高分辨率下玩游戏，这就是NVIDIA强烈推荐的XHD Game，也是Quad SLI的重要内容！

● 小结：

    7950GX2是NVIDIA官方正式面向零售市场发布的首款双核心显卡，并且采用了双PCB设计，因此外观非常特别。相信大家对其内部结构一定更加感兴趣，下面就将这款显卡大卸八块，看看其庐山真面目！
