带你全面了解UMPC的内心 三星Q1U拆解

高度集成化的主板及各模块

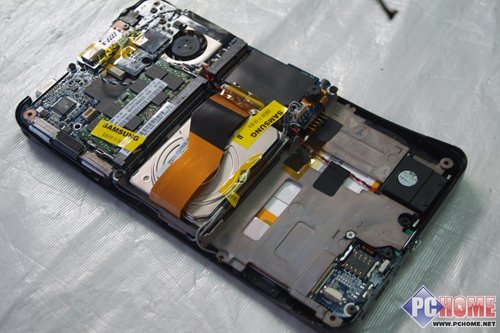

将Q1U的后面板卸下，我们就能看到整个Q1U的内部结构，从整体上来说，他的内部结构设计非常合理，主板和电池分置两侧，硬盘置于中间部分。这样设计有两个显而易见的好处：首先，重量相对较大的电池在机身左侧，这样更利于左手持电脑，右手用手写笔进行输入；其次，硬盘置于中间的位置可以有效地保护数据的安全，当UMPC不慎跌落，不会是硬盘首先着地，外壳能够先进行吸能保护，再由硬盘周围的橡胶垫吸收一部份能量，有效保护硬盘不受更大的伤害。

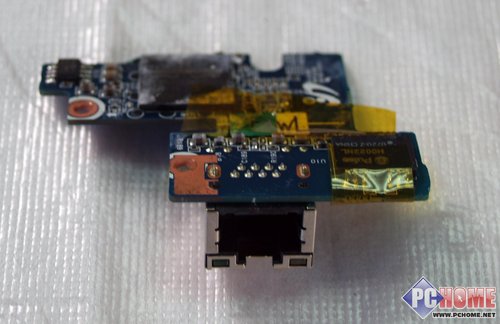

主板部分，三星Q1U采用Intel 915GMS芯片组，板载ICH6-M南桥芯片。上图显示的是主板的背面，也是我们拆下后盖以后可以直接看到的一面，上面主要有一条DDRⅡ内存插槽，一条PCI-E插槽。另外还有接驳网卡、键盘、硬盘、音箱的排线接口。在此我们需要说明一下，Q1U上的有线网卡是单独连接在主板上的，并非与主板相集成。，下图就是单独拆下的网卡芯片和网卡接口，他和主板之间采用排线相连接。
