基于中望CAD2009平台的博超电气应用实例

2009年10月14日10:13 [我来说两句] [字号: ]

  博超软件 EES for 中望CAD是以中望CAD2009平台为基础,由国产CAD软件联盟成员北京博超时代软件有限公司针对建筑电气设计行业研发的一款CAD系统。软件实现了国产一流平台软件与专业二次开发商的强强联手,全面实现智能化设计系统概念,使设计师能够随心所欲,灵活设计。下面将通过一个例子来介绍博超电气的部分功能。

中望系列软件新版本下载:
中望CAD标准版 点击本地下载
中望CAD专业版 点击本地下载

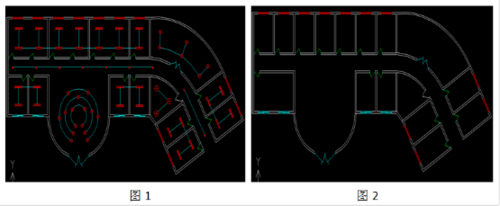

  这个例子将通过布置照明设备,让大家体验到博超电气设备布置的便捷性。我们将要实现的的布置效果如图1。

中望CAD

  首先,我们调出需要布置照明设备的建筑平面图,如图2。

  然后在软件菜单中选择平面设计----照明平面----设备布置,弹出一个工具窗口如图3:

中望CAD

图3

  我们先布置规则房间的双管荧光灯。在对话框中选好双管荧光灯,再单击矩阵布置按钮,对话框右边就会显示放置条件,在里面我们根据房间的特点,选择2行,7列,然后从房间左上角点击,下拉到需布置的房间右下角点击确定,则可以布置出如图4所示效果。

  接下来布置右边的弧形房间。选择好花灯,再单击弧形布置按钮,对话框右边就会显示放置条件,在里面我们根据需要选择2行,3列,然后从房间左上角点击,下拉弧形房间的右下角点击确定,则可以布置出如图5所示效果。

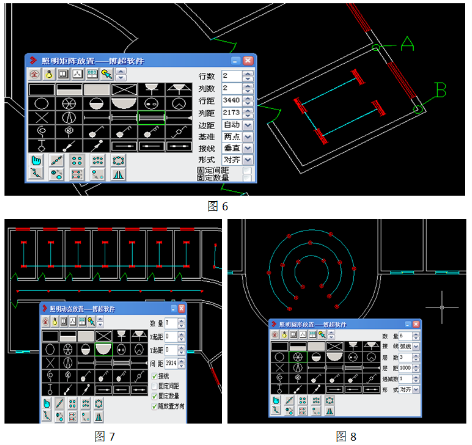

  再来布置最右边的斜房间。在对话框中选好双管荧光灯,再单击矩阵布置按钮,对话框右边显示放置条件会默认上次布置时的内容,在里面我们需要根据房间的特点,改变基准为两点,然后选择两个基准点如下图的A,B,在把行数列数设置成自己需要的参数,接下来就可以从房间A点往对角拉出如图6所示的布置效果。

中望CAD

  接下来我们来布置走廊上的吸顶灯。在对话框中选好浅扁圆吸顶灯,再单击动态布置按钮,对话框右边显示放置条件里面我们根据要求输入数量7,然后在走廊上从左拉到右边点击确定,布置出如图7所示效果。

  最后我们来布置圆形大厅。在对话框中选好花灯,再单击环形布置按钮,对话框右边显示放置条件里面我们根据要求输入相应的参数,然后捕捉到环形厅的中心点,向外拉线布置出如图8所示效果。

中望CAD

  其他类似房间的布置可以参照上面的方法来完成,通过博超电气中望版软件可以很方便快捷地实现设备布置,达到如文章开头图1所示的效果。这个软件有个非常人性化的地方,就是在设备布置过程中有实时预览,在布置过程中可以及时发现错误并改正布置参数。
