接口布局设计
就像当初Ferrari3000完全取用高端机型TravelMate8000的外形模具一样,Ferrari4000又是完全挪用了现在Filo风格设计的TravelMate8100的外形模具,因此,除了外壳的着色与特别的处理位置不同以外,接口与整体Filo设计元素还是保留着。

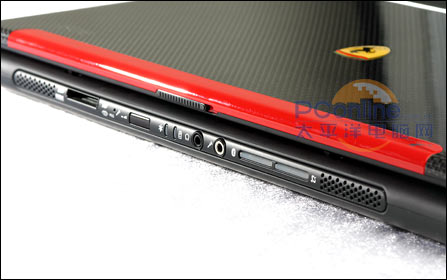

Filo标志性的前侧面板设计
前侧功能面板的设计是Filo一个最具特色的标志性设计,一些尺寸上比较小又很常用的接口、功能按键放置于此,比如多功能读卡插槽,音频输入输出接口,以及与音频输出共用的S/PDIF数字音频输出接口等,此外还有红外线的信号收发装置,蓝牙、无线网卡的开关都放在这个侧面,两端是音箱位置。
四合一多功能读卡插槽以及内置MIC拾音装置
其四合一读卡插槽支持SD/MMC/XD/MS Pro存储卡类型,放置在这个位置,在使用时确实更为方便。另外,在读卡插槽与红外收发装置之间是内置MIC的拾音器,放置在这个位置,拾音效果会有一些影响,用户在使用时一般都不会正面对着拾音孔。这一点,没有TM4100与TM4652系列那样好,把内置MIC放在键盘边框的左上角或右上角,这样拾音的效果会更好一些。
左侧面接口布局
左侧面简洁地布置着几个接口类型,RJ11/45网络接口,USB以及394,PCMCIA扩展插槽,以及最后端的VGA显示输出。散热系统中的排热窗放置于你后端的位置。

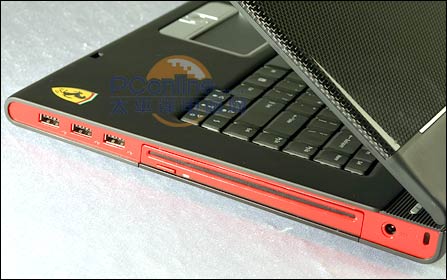

右侧面接口布局
右侧面为内置的光驱,最前端是三个USB接口。Ferrari系列产品在一开始就使用了吸入式的光驱类型,也许是想跟所有的车一样为了使用的便利而采用吸盘光驱。
吸盘式的光驱与托盘式的光驱功能上没有什么特别的差异,有一个唯一的缺点就是只能读取3.5"规格的盘片,而相对于更小的2.5寸盘片就没有办法置入到光驱里面,不然会造成损害。相对于托盘式光驱来说,它的优点就在于能够保护光驱内部的清洁,灰尘不易侵入光驱里面影响碟片的读取。
后侧面接口布局
后侧面为两个不同类型的显示输出接口,一个DVI数字信号输出接口,S端视频输出,上图中右端是acer独家的ezDock扩展接口,根据acer官方的资料,它基于PCI-Express接口技术,可以扩展出多达24种接口,满足用户更多接口类型外设的连接。
Ferrari4000接口布局与TravelMate8100完全是一样的,唯一的区别就是,在左侧面PCMCIA插槽下面,TravelMate8100还有一个acer的智能卡安全技术的IC卡插槽,但是在Ferrari4000上面就不具备这一安全技术。各接口的位置布局非常合理,都是本着用户使用更为舒适的原则来进行设计。
