● 连体双胞胎的PCB设计：

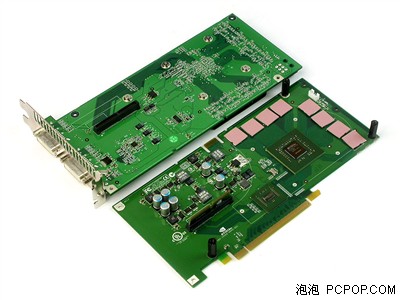

    上下两块PCB可以用双胞胎来形容，整体结构非常相似，不同之处也非常明显。此处我们姑且将下面的一块PCB称为主PCB，上面一块称为副PCB，那么他们的主要区别为：

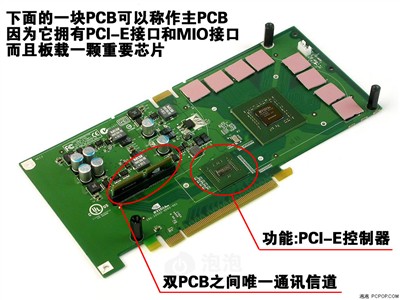

    主PCB具有PCI-E接口，同时板载一颗非常重要的芯片

    副PCB拥有三头输出接口和6Pin供电接口

    主副PCB通过一个特别的桥接器连接在一起



● 双核心7950GX2的秘密——PCI-E控制芯片：



    通过上图我们就可以看得非常清楚了，7950GX2实现双核心的秘密就在这个非常特别的芯片上面。这个芯片看上去同PCX5750/5950和6600AGP系列显卡上所用的BR02桥接芯片有点相似。

    BR02的作用就是实现PCI-E X16与AGP 8X之间的相互转换，而7950GX2板载的这颗芯片代号为BR03，从名称上就可以知道它也是一颗桥接芯片：

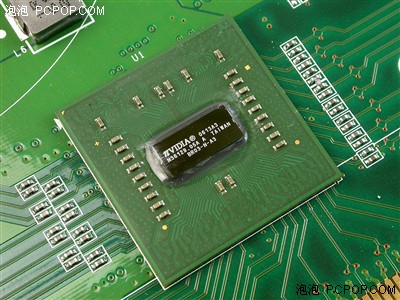

 7950GX2上的BR03芯片

    BR03是一颗拥有48条PCI-E通道的特殊芯片，其中16条通道连接对外的PCI-E X16接口，余下的32条平分给主副PCB上的两颗GPU。

    当GPU与外部PCI-E X16接口之间交换数据时，都要通过BR03芯片进行协调处理，此时相当于每颗GPU分到了PCI-E X8的带宽。而当7950GX2内部的两颗GPU之间交换数据时，就无需走外部PCI-E接口了，直接通过BR03芯片交换，带宽可以高达PCI-E X16的理论速度！因此BR03可以说是这款双核心显卡的数据协同处理器！

 MIO接口是保留给Quad SLI用的

    由于BR03具有48条PCI-E通道的这种特性，7950GX2内部的两颗GPU无需使用MIO接口，因为BR03芯片内部的4GB/s带宽（上下行各4GB/s等效8GB/s）甚至比MIO接口2GB/s的速度还要快。因此以往无桥SLI性能损失比较大的现象在拥有BR03芯片的7950GX2上面是不存在的！

● 主副PCB分工明确：

    主PCB上除了有个BR03桥接芯片之外，另一个特别之处就是就是有一个通往副PCB的桥接器：

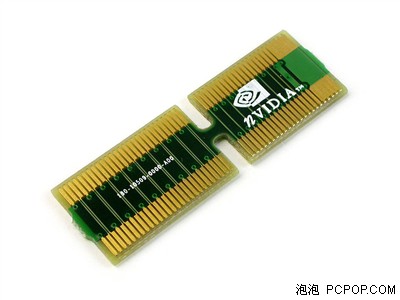

    这个结构非常简单的桥接器其实就是一排排的导线，它的作用就是将主副PCB连接起来。将主PCB上分出来的PCI-E通道传递给副PCB，同时副PCB上的电流也要通过这个桥接器进入主PCB，为GPU/显存和BR03供电。

● 小结：

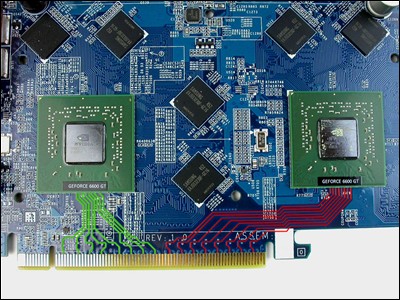

    以往华硕技嘉的双核心显卡原理都是相同的，那就是把一条PCI-E X16接口直接拆分为两条PCI-E X8分给两颗GPU，然后以SLI模式运行。这种结构的缺点是显而易见的，主板必须为NF4 SLI，而且只有华硕技嘉等少数厂商的主板才能支持在PCI-E插槽内部拆分，另外这种显卡无法支持Quad SLI。

 华硕技嘉双核心显卡的技术原理

    而7950GX2双核心显卡的大体工作原理通过我们拆解之后就一目了然了。NV通过使用BR03桥接芯片，让两颗GPU以SLI模式全速协同运行，由于PCI-E控制器已经集成在了显卡上面，因此7950GX2可以脱离NF4/5 SLI芯片组独立运行在任何提供了PCI-E X16的主板上面，包括Intel和竞争对手ATI的主板！
