第4页：七彩虹九段玩家nForce 680i LT SLI产品实物   part1整体与局部

九段玩家nForce 680i LT SLI是9钉孔的大板PCB设计。电源接入由4PIN ATX 8PIN +12V 4PIN SLI稳压接口三段构成。主板除了被用去的CPU FAN,和两个芯片组 FAN之外还另外多出两个3PIN FAN给用户拓展使用。面板针的位置比较特殊，在内存右侧；4PIN SLI稳压接口的旁边。不同的功能针由颜色区分开来。小　

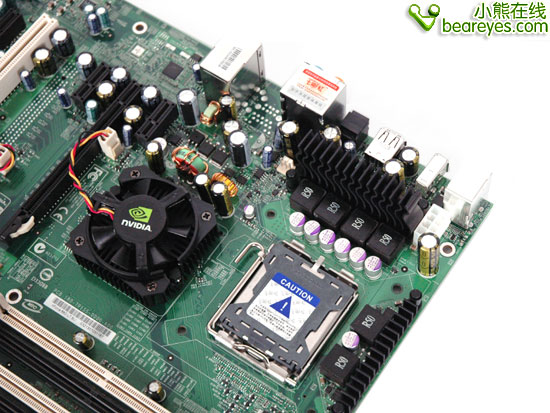

处理器使用了6相回路供电设计；三洋固态电容滤波；mosfet都覆盖了散热鳍片进行降温。小

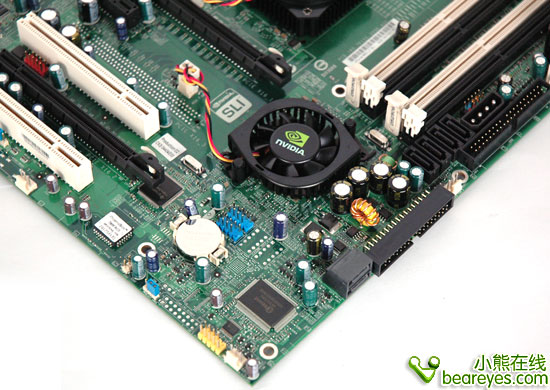

这里的布局和普通主板稍显异样，4PIN SLI稳压接口，4个SATA 3.0Gb/s和面板针都在这里。小

两个显卡接口的间距非常大

I/O面板彻底省略了打印机接口和COM口，带有IEEE1394a和数字光纤音频输出。此外还有4个USB2.0和RJ45网络接口以及8声道模拟音频接口。

可看到C55北桥芯片上标注的为NF680ILT-SLI-N-A2，相比之前C55XE，首先功能上不支援DDR2-800速度以上的SLI Memory技术，此外没有太大区别。另一点是由于680i SLI是定位最佳超频性能；而680i LT SLI是较高的超频性能。厂商应该对芯片进行了筛选，性能体制好的打开DDR2 1200提供SLI Memory技术，同时也会有理想的超频性能。而超频性能不理想的被降低到680i LT SLI上使用。
