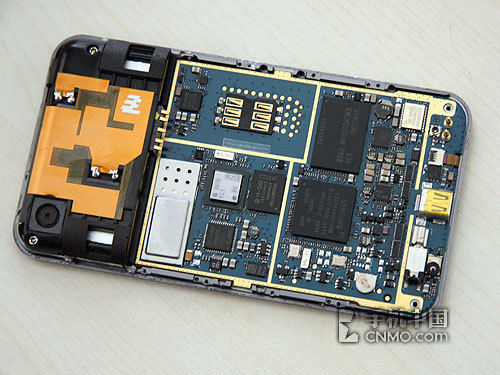

拆下纯金属的屏蔽层后便可以开到半裸的主板了,传说中的电子元件一个个显露出来。不过在这里还要说一下,M8的封装工艺和3G iPhone还是有差距的,3G iPhone的封装安全性集成性显然更高。
见到了半裸的主板是不是很兴奋呢?像期待美女以诚相待一样,我们同样是怀着忐忑的心情卸下了M8的天线和扬声器。好了,卖个关子,点击下一页就可以看到M8的主板详解。
从主板上我们可以辨认的元件上看,M8的主板结构和芯片大致和之前报道的那块相同,在这块主板上我们看到了大量的三星、英飞凌芯片,而CPU等最主要的芯片都是来自于三星这家韩国厂商。下面的图片可以点击放大,如果还看不清的话,我们还提供了芯片上的型号数据:CPU:三星S3C6410XH-53 0810 ARM;电源管理芯片:Infineon PMB6812;闪存:三星KMCMG0000M-B998;无线模块:三星swl-2480;字库:2030WOWTQE。
