苹果iPad 2三种版本拆解对比(组图)

苹果iPad 2提供了WiFi、GSM 3G和CDMA 3G三种版本。与第一代iPad WiFi/WiFi+3G版公用统一固件不同，iOS 4.3/4.3.1固件专门区分出了iPad 2的三种不同版本，可见其在设计上的区别应当更大一些。

拆解专家iFixit继首发日的WiFi版拆解后，日前又完成了GSM 3G和CDMA 3G版iPad 2的拆解工作。当然，由于基本结构相同，两款3G版的拆解专门关注各版本的区别部分。

拆去屏幕后，两款3G版本最明显的区别就在于MicroSIM卡插槽。GSM 3G版本的SIM卡插槽位于机身左上角，而CDMA 3G版采用烧号技术，无需SIM卡。

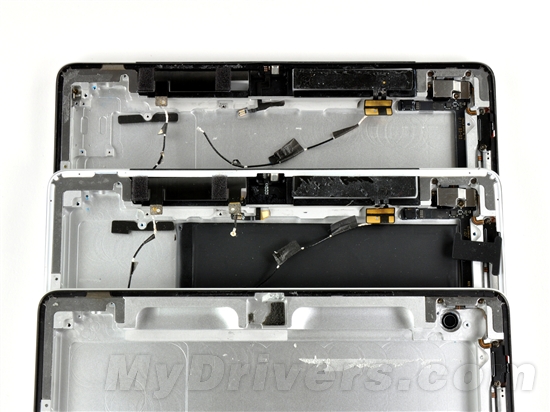

GSM版有两根天线，CDMA版有3根。这和iPhone的设计类似，CDMA版iPhone 4同样要比GSM版多一根天线。

WiFi版由于不需要移动网络天线，机身顶端因此不存在黑色塑料部分，全部为背盖一体化铝材。

主板对比，从上至下分别为WiFi版、GSM版和CDMA版。3G版直接在主板顶端加入了移动网络模块，通过固定的排线连接。

CDMA版3G模块，芯片配置和CDMA版iPhone完全一致，包括：

红 高通MDM6600基带芯片（集成GPS）

橙 高通PM8028电源管理芯片

黄 东芝Y890A111222KA内存+闪存芯片

绿 Skyworks 77710功放模块

蓝 Skyworks 77711功放模块

GSM版3G模块，芯片配置包括：

红 Intel 36MY1EF 内部封装有Numonyx 128Mb NOR闪存加尔必达DDR SDRAM内存

橙 英飞凌337S3833基带芯片

黄 Skyworks和TriQuint信号发射模块

绿 英飞凌338S0626 GSM/WCDMA收发器

蓝 博通BCM4751 GPS接收芯片，和iPhone 4的BCM4750不同。

三款iPad 2的耳机接口模块，其中GSM版在这一模块上集成了MicroSIM卡插槽，另两款版本则完全相同。

另外，可以看到图中GSM版本的耳机接口已经遗失了。即使是专家，拆解也难免会出现损坏，还是敬告各位普通用户不要尝试打开你的iPad了。
