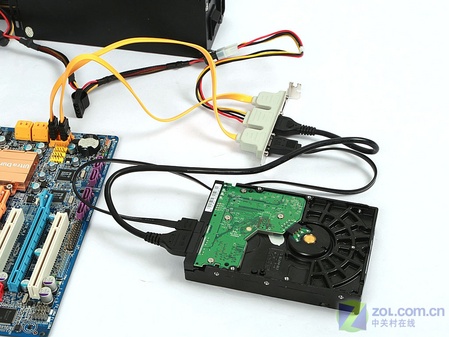

eSATA目前已经成为高档PC主板的必备设计，然而大多数厂商提供的仅仅是一个接口而已，实现完整的eSATA应用还需用户自行购买eSATA设备或者eSATA外置盒。技嘉在这方面为用户贴心设计了一套方案，GA-N680SLI-DQ6支持用SATA裸盘实现eSATA，配置方式如上图所示。这其中的关键是由档板转接出的4pin SATA硬盘电力输出，而不需eSATA标准方案的外置电源，一下子让eSATA技术和普通用户贴近了很多。
● 测试系统的硬件环境
超频测试使用的硬件平台由Core 2 Duo E6400 CPU、1GB*2双通道DDR2-1066内存、Geforce 8800 GTS 320MB显卡及700W输出功率的电源供应器构成。为了进行CPU超频，笔者还特地找来强力的风冷CPU散热器Thermalright SI-128，并为其安装上Nidec的12038尺寸风扇，风扇世纪转速2350RPM。
| 系 统 硬 件 环 境 | |
| 中央处理器 | Intel Core 2 Duo E6400 ( 双核 / 266MHz*8 / 2MB共享L2缓存 ) Intel Core 2 Extreme QX6700 |
| CPU散热器 | Thermalright SI-128 ( 使用Nidec 12038风扇 2350RPM ) |
| 内存模组 | ADATA Vitesta Extreme Edition DDR2-1066 1GB *2 ( SPD信息: 800@4-4-4 / EPP 1066@5-5-5 ) |
| 主板 | GIGABYTE GA-N680SLI-DQ6 ( nForce 680i SLI / PCB版本1.0 / BIOS版本F2 01-25-2007 ) |
| 显示卡 | NVIDIA Geforce 8800 GTS ( Geforce 8800 GTS / 320MB / 核心:513MHz / 内存:1584MHz ) |
| 硬盘 | WestDigital Caviar SE WD1600JS ( 160GB / 7200RPM / 8M缓存 / 30GB FAT32系统分区 ) |
| 电源供应器 | Seasonic M12 SS-700HM ( ATX12V 2.0 / 700W ) |
| 显示器 | SAMSUNG SyncMaster 244T ( 24英寸LCD / 1920*1200分辨率 ) |
| 系 统 驱 动 及 软 件 环 境 | |
| 操作系统 | Windows XP Professional ( 英文版 / 版本号2002 / Service Pack2 ) |
| 主板芯片组驱动 | NVIDIA nForce 680i Driver ( WHQL / 版本号9.53 ) |
| 显卡驱动 | NVIDIA Forceware for Geforce 8 ( WHQL / 版本号97.92 ) |
| 声卡驱动 | Realtek HD Audio CODEC Driver ( WHQL / 版本号1.49 ) |
| 桌面环境 | 1920*1200_32bit＠60Hz |
● 测试系统的软件环境
| 测 试 软 件 相 关 介 绍 | |
| 性 能 测 试 软 件 | |
| 整机性能测试软件 | PCMark 05 ( Futuremark / 版本号1.10 ) SYSMark 2004 |
| 文件压缩、科学计算 | SuperPI ( Kanada Lab / 版本号Mod1.5 XS ) WinRAR |
| 3D合成测试软件 | 3DMark 06 ( Futuremark / 版本号1.02 / 使用默认渲染路径 ) |
● 系统BIOS应用

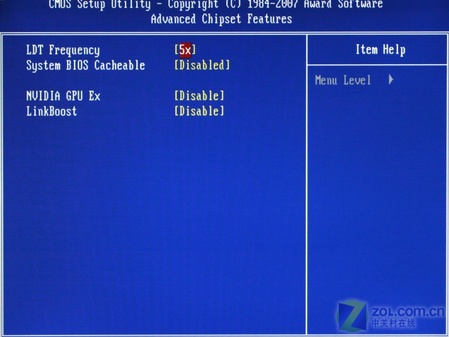

GA-N680SLI-DQ6主板使用Award BIOS。像其他的大多数技嘉主板一样，它默认BIOS主菜单中功能并不多，需要按“Ctrl+F1”之后增加选单内的可调整项目，让整个BIOS变得完整。
|
|
|
