高速网络新旗舰 HTC智能手机EVO 4G拆解

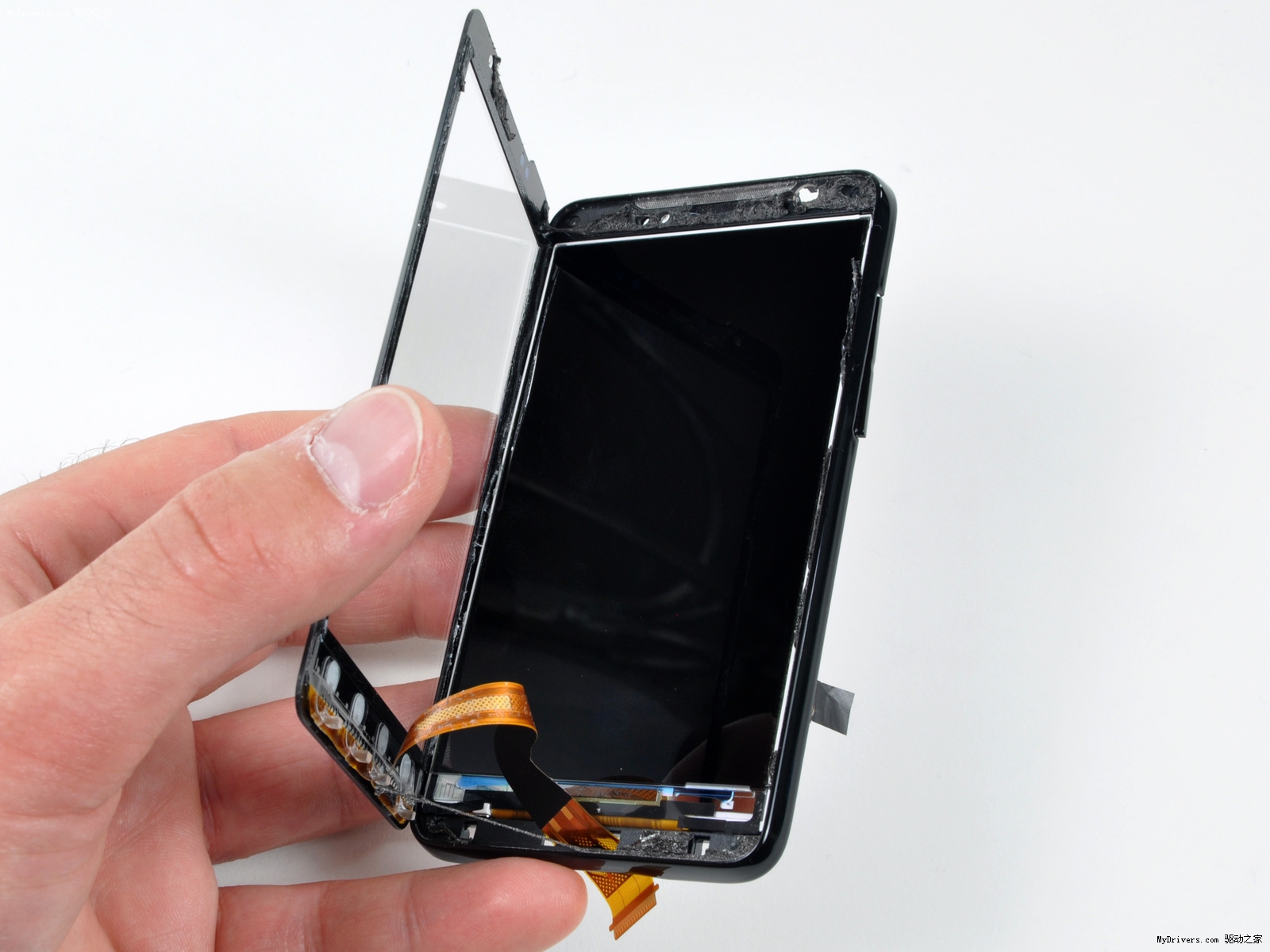

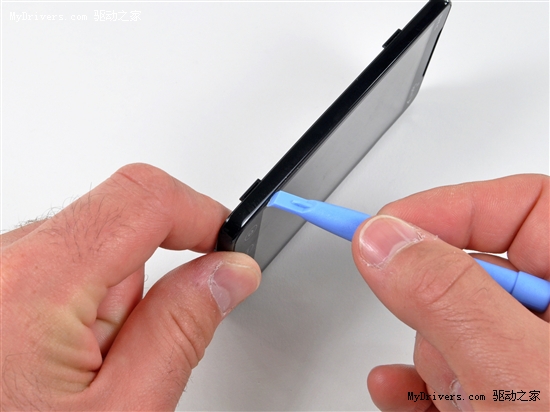

专用工具将液晶面板和手机前段面板框架进行分离

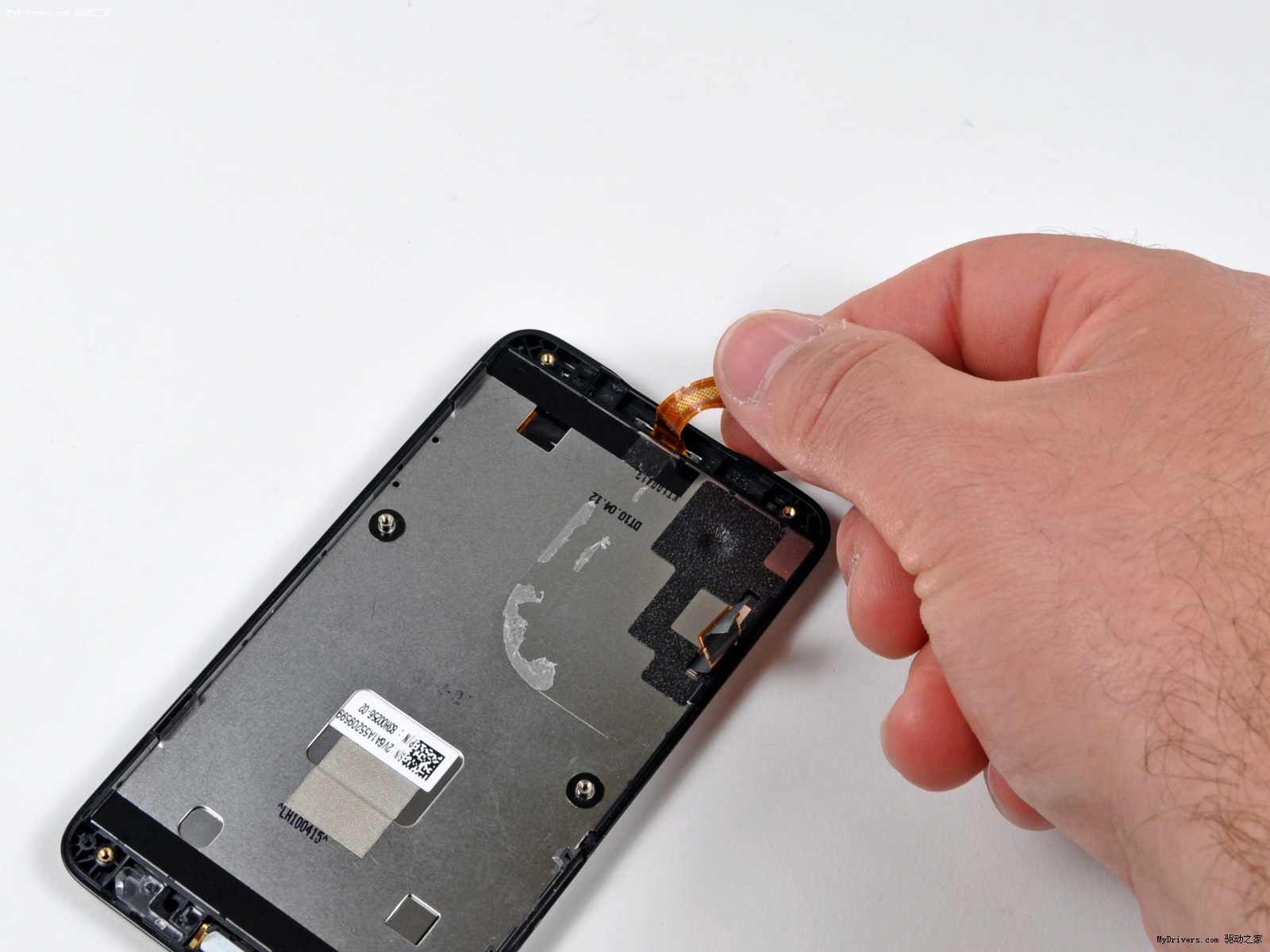

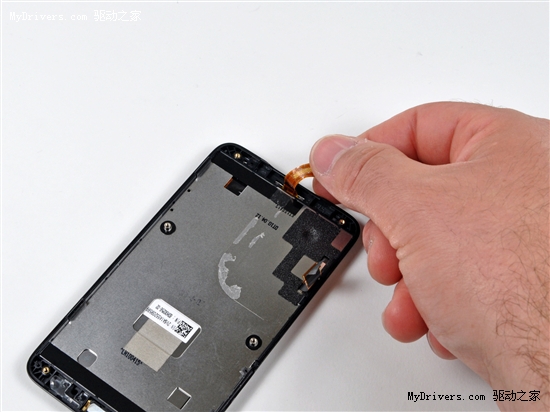

拆除时注意排线

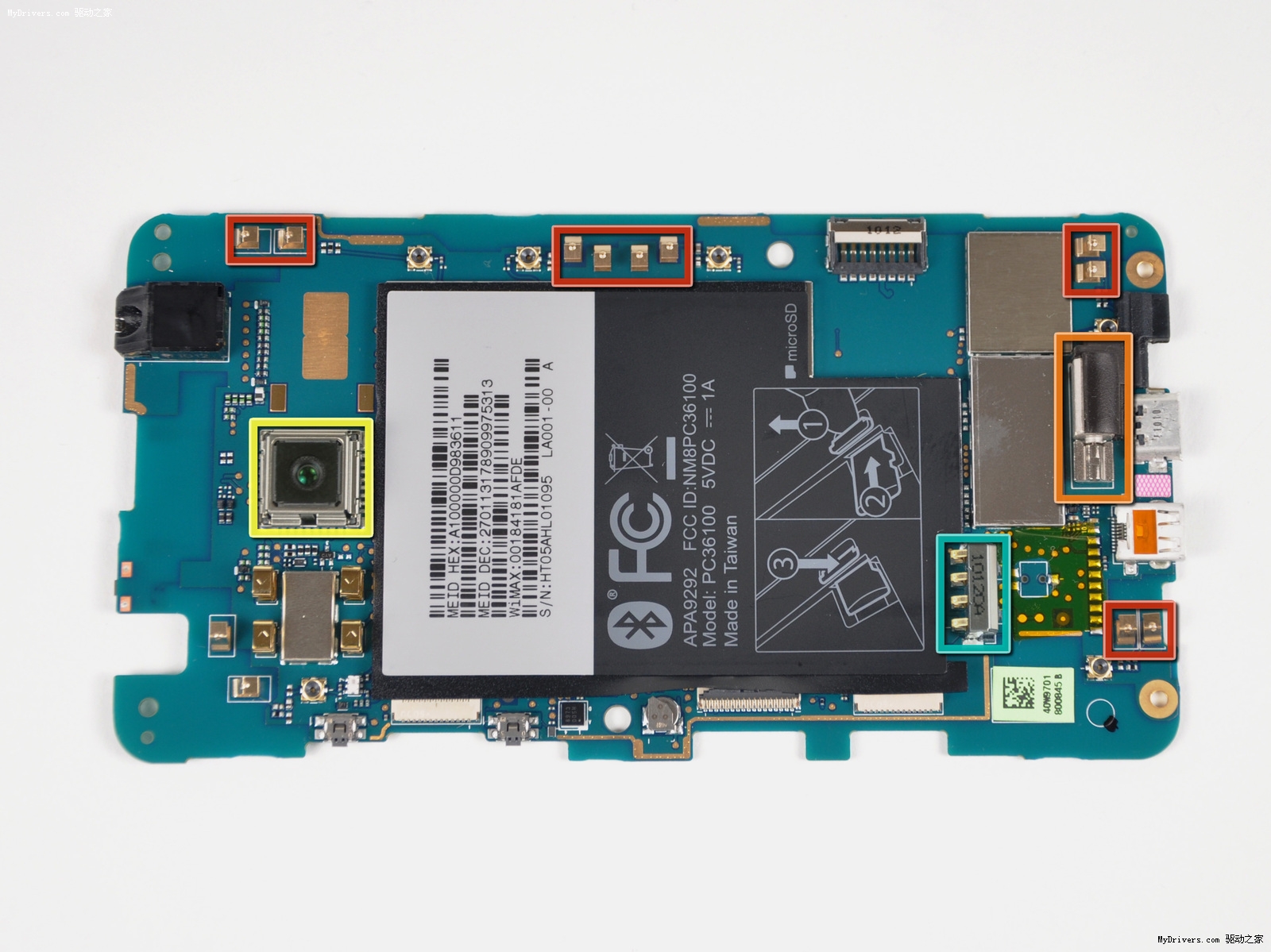

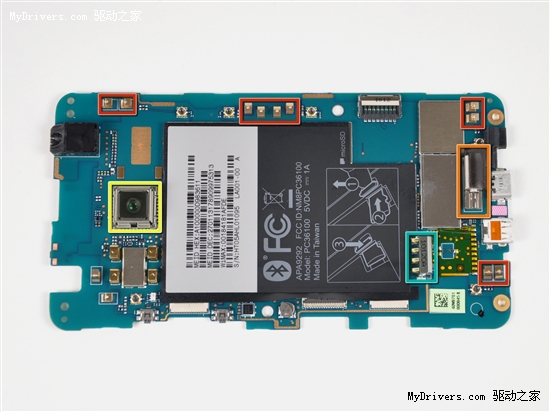

主板，红色部分为逻辑电路接口，橙色部分为震动点击，黄色部分是800万像素摄像头，绿色部分则是电池接口。

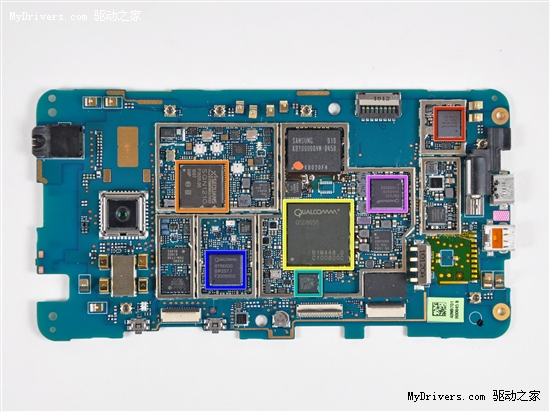

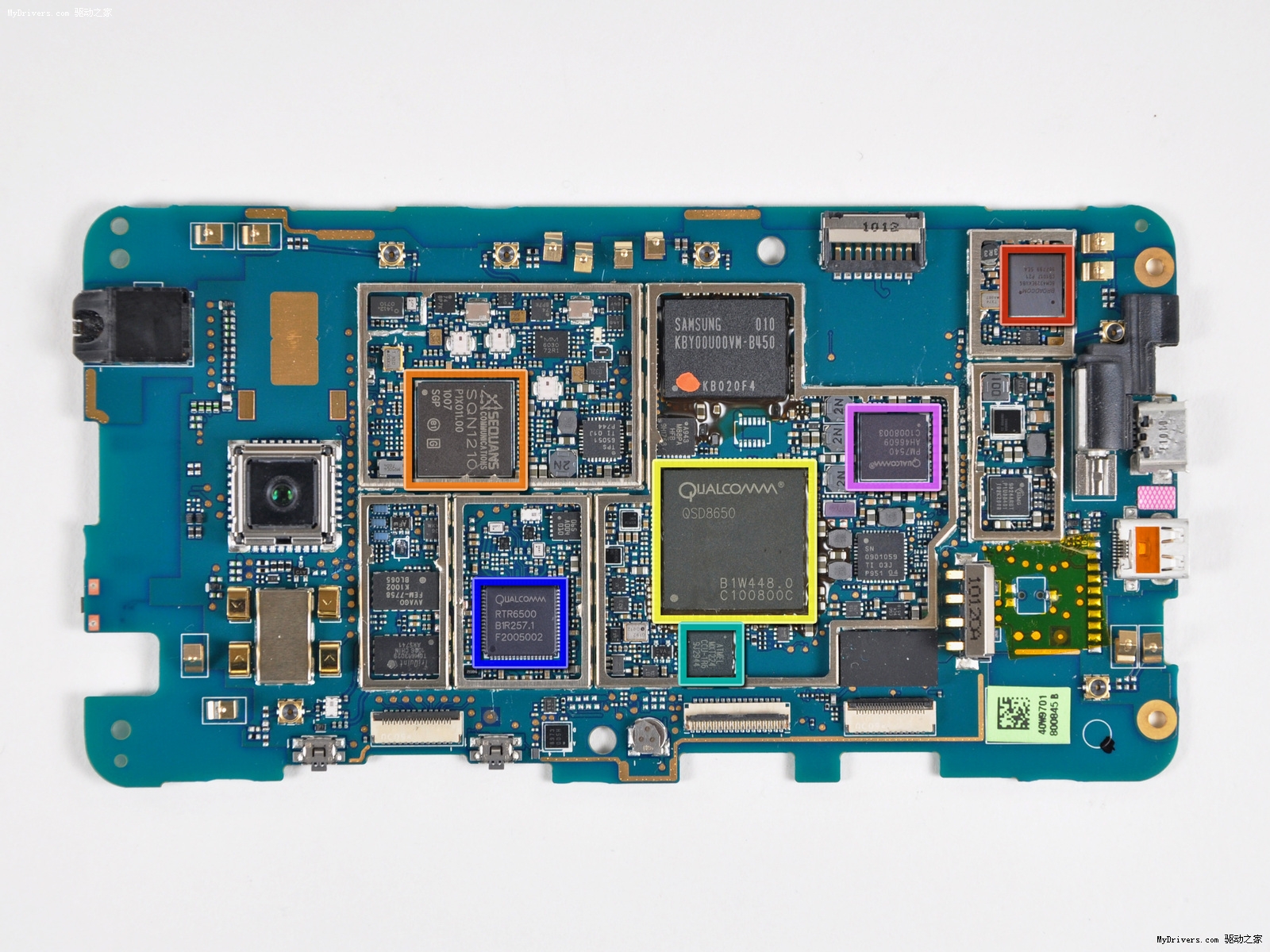

主板正面，大红色部分为Broadcom BCM4329芯片，整合蓝牙、FM、WiFi功能，支持802.11n，橙色部分为Sequans SQ1210 RF射频芯片，黄色部分是高通Snapdragon QSD8650处理器，绿色部分为Atmel MXT224触摸屏控制器，蓝色部分是高通公司的RTR6500，支持CDMA200和GPS的信号处理，粉红色部分为高通PM7540电源管理IC。

继续主板部分，橙色为Avago FEM7758前段处理模块，红色为三星KBY00U00VM NAND闪存，黄色部分为德州仪器TPS6505 6通道电源管理集成电路。最后绿色部分则是Triquint TQM613029 CDMA功率放大模块。
